Rajah 1.Pengimejan kamera terma modul kuasa pasu bahagian-tebal kerap mendedahkan lapisan pasu sebagai rintangan haba dominan - pembolehubah yang tidak terdapat dalam kebanyakan model terma awal.
Model terma menunjukkan suhu simpang pada 95 darjah di bawah beban penuh. Perhimpunan berjalan pada 118 darjah. Pemulangan komponen bermula pada 14 bulan - hanyut ambang pintu IGBT, kegagalan kapasitor elektrolitik, kelesuan sendi pateri tertumpu di sekitar zon pelesapan-tinggi. Pasukan kejuruteraan menyiasat kualiti komponen. Berat tembaga PCB. Rintangan sentuhan heatsink. Tiada siapa yang membuka model terma dan menambah item baris untuk sebatian pasu epoksi antara komponen dan dinding kepungan. Item baris itu, sekiranya ia disertakan, akan menunjukkan sumbangan rintangan haba 0.04–0.06 K/W setiap cm² pada ketebalan pasu standard - cukup untuk mengambil kira kebanyakan percanggahan antara model dan ukuran.
Sebatian pasu epoksi standard pada 0.5 W/m·K tidak neutral secara haba dalam reka bentuk bahagian-tebal. Ia adalah penebat haba dengan fungsi kalis api-nyala. Merawatnya sebagai telus terma dalam model terma elektronik kuasa adalah punca, bukan gejala, masalah suhu simpang.
Rintangan Terma Lapisan Pasu: Satu Penilaian Kuantitatif
Rintangan terma melalui lapisan satah dikira sebagai R=t / (k × A), dengan t ialah ketebalan lapisan, k ialah kekonduksian terma dan A ialah-luas keratan rentas. Untuk sebatian pasu standard pada k=0.5 W/m·K:
Pada ketebalan 10 mm, luas 1 cm²: R=0.010 / (0.5 × 0.0001)=0.20 K/W
Pada ketebalan 15 mm, luas 1 cm²: R=0.015 / (0.5 × 0.0001)=0.30 K/W
Pada ketebalan 20 mm, luas 1 cm²: R=0.020 / (0.5 × 0.0001)=0.40 K/W
Ini bukan nilai yang boleh diabaikan. Modul kuasa yang melesap 5 W melalui bahagian pasu 15 mm × 1 cm² mengalami kenaikan suhu 1.5 darjah merentasi pasu pada 0.5 W/m·K - yang berbunyi kecil sehingga-luas keratan rentas ialah 2 cm², pelesapan ialah 20 W, dan titik panas tertumpu. Dalam reka letak modul kuasa padat di mana berbilang komponen melesap berkongsi volum pasu, rintangan haba terkumpul lapisan pasu menyumbang 15–30 darjah ke persimpangan-ke-belanjawan ambien dalam reka bentuk yang sumbangan ini tidak dimodelkan.
Pada k=1.5 W/m·K, geometri yang sama menghasilkan satu-pertiga rintangan haba. Sama ada pengurangan itu bermakna bergantung pada rintangan lain dalam laluan haba - jika simpang-ke-rintangan kes komponen menguasai, menambah baik sebatian pasu memberikan sedikit faedah. Rintangan haba lapisan pasu adalah paling berbangkit apabila ia adalah istilah dominan dalam laluan, yang berlaku dalam reka bentuk bahagian-tebal dengan laluan penyejukan rintangan-yang agak rendah pada permukaan luar.
Rajah 2.Dalam bahagian pasu setebal 15 mm, bertukar daripada 0.5 W/m·K kepada 1.5 W/m·K mengurangkan rintangan haba lapisan pasu sebanyak kira-kira dua-pertiga. Sama ada pengurangan ini ketara bergantung pada magnitud relatif rintangan lain dalam laluan haba.
Di mana Rintangan Terma Pemotong Bahagian Tebal-Mendominasi
Tidak setiap pemasangan pasu sensitif kepada kekonduksian terma sebatian pasu. Keadaan reka bentuk berikut mengenal pasti kes di mana lapisan pasu berkemungkinan menjadi rintangan haba yang dominan:
Ketebalan bahagian pasu melebihi 8–10 mm.Di bawah julat ini, rintangan haba mutlak lapisan pasu biasanya kecil berbanding rintangan lain dalam laluan. Di atas julat ini, terutamanya apabila permukaan penyejuk adalah dinding kepungan luar, lapisan pasu kerap menjadi istilah dominan.
Ketumpatan pelesapan kuasa melebihi 1 W/cm² dalam isipadu pasu.Pada ketumpatan pelesapan yang rendah, perbezaan suhu merentasi lapisan pasu kekal dalam had yang boleh diterima walaupun pada 0.5 W/m·K. Apabila ketumpatan kuasa meningkat, rintangan haba yang sama menghasilkan pembezaan suhu yang lebih besar secara berkadar.
Topologi laluan penyejukan di mana haba mesti mengalir melalui lapisan pasu untuk mencapai permukaan penyejukan.Dalam pemasangan di mana sink haba atau dinding kepungan ialah laluan penyejukan utama dan isipadu pasu memisahkan komponen daripada permukaan itu, tiada laluan pintasan - 100% daripada haba terlesap komponen mesti mengalir melalui pasu. Dalam pemasangan di mana komponen boleh menyejukkan melalui plumbum, satah tembaga PCB, atau sentuhan terus dengan perumahan, sumbangan pasu dikurangkan.
Aplikasi tugas berterusan tanpa pelepasan berbasikal haba.Komponen yang berjalan secara berterusan berhampiran had suhu simpangnya mengumpul degradasi secara linear. Pengurangan 15 darjah dalam suhu simpang - boleh dicapai melalui pemilihan kompaun pasu dalam beberapa geometri - boleh menggandakan hayat perkhidmatan komponen di bawah kemerosotan model Arrhenius-.
Mengapa Kekonduksian Terma Epoksi Piawai Rendah dan Apa yang Meningkatkannya
Resin epoksi yang tidak diisi dan diisi ringan mempunyai kekonduksian terma dalam julat 0.15–0.25 W/m·K. Ini adalah wujud kepada rantaian polimer-berkait - polimer - adalah konduktor haba yang lemah kerana pemindahan haba dalam polimer amorfus terutamanya melalui pemindahan tenaga getaran di sepanjang rantai, yang tidak cekap berbanding dengan bahan kristal. Nilai 0.5–0.7 W/m·K biasa bagi sebatian pasu epoksi kalis api standard-mewakili beberapa kandungan pengisi - biasanya pengisi tak organik yang sama yang menyumbang kepada-fungsi kalis nyalaan - tetapi pada pemuatan pengisi yang dioptimumkan untuk kebolehprosesan dan prestasi kekonduksian terma.
Mencapai 1.5 W/m·K memerlukan pemuatan pengisi yang jauh lebih tinggi dengan zarah tak organik konduktif terma - biasanya aluminium hidroksida, alumina atau boron nitrida pada pecahan volum melebihi 50%. Pertukaran-adalah peningkatan mendadak dalam kelikatan komponen asas: formulasi yang menghasilkan 1.5 W/m·K biasanya akan mempunyai kelikatan asas dalam julat 500,000–1,500,000 cps pada 25 darjah , berbanding dengan 4,000–10,000 cps flameard{16} standard. Julat kelikatan ini memerlukan pracampuran-mekanikal, dan sebaiknya pendispensan yang dipanaskan pada 50 darjah, untuk mencapai-kosong isian percuma dalam rongga pasu terkurung. Keuntungan kekonduksian terma adalah nyata, tetapi ia datang dengan keperluan disiplin proses yang tidak terdapat dalam pasu epoksi standard.
Perkara kritikal tetapi sering diabaikan:kekonduksian terma sistem terisi tinggi hanya dicapai apabila pengisi diagihkan secara seragam dalam bahagian yang diawet.Pendapan pengisi dalam komponen asas semasa penyimpanan - yang ketara dalam sistem dengan ketumpatan zarah yang jauh melebihi pembawa resin - menghasilkan bahagian yang diawet dengan taburan pengisi berubah-ubah, dan oleh itu kekonduksian terma berubah-ubah. Kekonduksian terma yang diukur pada satu lokasi di bahagian yang diawet mungkin tidak mewakili purata pukal dan ia tidak akan mewakili bahagian di mana-bahan atas habis pengisi dituangkan. Ini bukan kecacatan material - ia adalah kecacatan pengendalian. Pra-mencampurkan komponen asas dalam bekas asalnya sebelum menimbang bukanlah pilihan dalam-sistem pengisi tinggi.
Rajah 3.Pendapan pengisi dalam komponen asas E533 adalah cukup ketara semasa penyimpanan untuk menghasilkan ketidakseragaman yang boleh diukur dalam kekonduksian terma yang telah diawet jika bekas itu tidak-dicampur semula secara mekanikal sebelum ditimbang.
Masalah Lompang: Mengapa Degassing Lebih Kritikal dalam Sistem Konduktif Terma
Dalam sebatian pasu epoksi 0.5 W/m·K standard, lompang terperangkap mengurangkan kekuatan dielektrik tempatan dan mencipta tapak kepekatan tekanan. Dalam sebatian konduktif haba yang direka untuk mengalirkan haba, lompang mempunyai akibat tambahan dan lebih teruk: ia adalah penebat haba yang tertanam dalam matriks konduktif haba.
Kekonduksian terma udara pada keadaan ambien ialah lebih kurang 0.026 W/m·K - kira-kira 1/58 daripada matriks 1.5 W/m·K di sekeliling. Lompang sfera dalam matriks konduktif terma mencipta rintangan haba tempatan yang tertib magnitud lebih tinggi daripada bahan sekeliling. Dalam modul kuasa bahagian-tebal yang mana tujuan reka bentuk adalah untuk mengalirkan haba melalui pasu ke dinding kepungan, sekumpulan lompang di lokasi kritikal boleh mencipta kesesakan terma setempat yang mengalahkan tujuan menentukan sebatian kekonduksian-yang lebih tinggi.
Oleh itu, penyahgasan vakum adalah lebih penting dalam sistem pengalir haba berbanding sistem standard. Hujah untuk menyahgas sistem standard adalah terutamanya lompang dielektrik - mengurangkan kekuatan dielektrik yang berkesan. Hujah untuk penyahgasan sistem pengalir haba adalah kedua-dua dielektrik dan haba. Sama ada aplikasi tertentu memerlukan penyahgasan bergantung pada geometri rongga dan kandungan lompang yang boleh dicapai melalui pendispensan yang teliti, tetapi dalam-kuasa-modul pasu berketumpatan tinggi, andaian selamat ialah penyahgasan diperlukan melainkan kualiti isi rongga telah disahkan pada spesimen yang mewakili.
Suhu Peralihan Kaca dan Hubungannya dengan Prestasi Terma
Sebatian pasu pengalir haba sedang digunakan dalam persekitaran panas mengikut takrifan - iaitu keadaan aplikasi yang mendorong pemilihan. Suhu peralihan kaca (Tg) sistem diawetkan menentukan pada suhu berapa bentuk mekanikal pasu mula berubah. Di bawah Tg, sebatian adalah berkaca, tegar, dan stabil dari segi dimensi. Di atas Tg, rangkaian polimer beralih kepada keadaan bergetah dengan modulus berkurangan dengan ketara dan CTE meningkat dengan cepat.
Untuk pemasangan kuasa pasu yang berjalan pada suhu tinggi, Tg kompaun menetapkan sempadan atas kestabilan dimensi yang boleh dipercayai - bukan maksimum suhu perkhidmatan berterusan, yang memerlukan margin terma di bawah Tg. Jika suhu teras bahagian pasu menghampiri atau melebihi Tg semasa operasi biasa, sebatian akan menjalar di bawah beban pengembangan habanya sendiri, yang berpotensi meretakkan antara muka dengan komponen terbenam atau kepungan.
Ini bermakna keperluan Tg untuk sebatian pengalir haba ditentukan oleh keluaran model terma - khususnya oleh suhu teras yang diramalkan bagi bahagian pasu pada beban berterusan maksimum - bukan oleh suhu ambien kepungan. Dalam modul kuasa padat di mana lapisan pasu mengurangkan suhu simpang tetapi teras jisim pasu masih mencapai 110 darjah , sebatian dengan Tg 127 darjah (dengan margin operasi ~17 darjah ) adalah bermakna. Sebatian dengan Tg 70 darjah akan mula kehilangan kestabilan dimensi di bawah keadaan tersebut.
Perkara yang Patut Disertakan Model Terma yang Betul untuk Pemasangan Berpasu
Model terma untuk pemasangan kuasa pasu yang mengecualikan rintangan terma kompaun pasu akan secara sistematik meramalkan suhu persimpangan. Pendekatan yang betul termasuk:
Persimpangan-untuk-perintang haba bagi setiap komponen yang melesap (daripada lembaran data komponen).
Rintangan sentuhan antara pakej komponen dan sebatian pasu di sekeliling (bergantung pada kandungan pembasahan dan lompang pada antara muka).
Rintangan haba pukal lapisan pasu dari permukaan komponen ke sempadan penyejukan pertama (dinding kepungan, sinki haba atau satah tembaga PCB).
Rintangan sentuhan atau antara muka antara pasu dan sempadan penyejukan.
Rintangan haba sempadan penyejukan itu sendiri (ketebalan dinding kandang dan bahan, kecekapan heatsink).
Dalam pemasangan di mana rintangan haba lapisan pasu ialah istilah dominan - yang dikenal pasti oleh fakta bahawa mengalihkannya daripada model menghasilkan suhu simpang dengan ketara di bawah nilai terukur - pemilihan kekonduksian terma kompaun pasu secara langsung mempengaruhi reka bentuk terma. Ini ialah keadaan di mana menyatakan 1.5 W/m·K berbanding 0.5 W/m·K menghasilkan perbezaan yang bermakna dalam kebolehpercayaan sistem.
Apabila Periuk Konduktif Terma Tidak Menyelesaikan Masalah
Menentukan sebatian pasu 1.5 W/m·K tidak akan menyelesaikan masalah suhu lampau simpang apabila:
Persimpangan komponen-ke-rintangan kes ialah istilah dominan.Jika komponen itu sendiri adalah kesesakan terma, meningkatkan kekonduksian sebatian pasu mempunyai kesan kecil. Model terma penuh mesti dianalisis untuk mengenal pasti rintangan mana yang dominan sebelum menukar bahan.
Bahagian pasu nipis (di bawah 5 mm).Pada ketebalan rendah, rintangan haba mutlak lapisan pasu adalah kecil tanpa mengira kekonduksian. Menentukan 1.5 W/m·K untuk menangani lapisan pasu 5 mm menambahkan kerumitan proses tanpa faedah terma yang bermakna.
Laluan penyejukan antara permukaan luar pasu dan ambien ialah rintangan mengehadkan.Jika perolakan semula jadi daripada permukaan kepungan ialah kesesakan terma, mengurangkan rintangan lapisan pasu akan menggerakkan kesesakan selangkah ke luar - ia tidak mengurangkan suhu simpang secara berkadar.
Pengagihan lompang dan pengisi tidak dikawal.Sebatian konduktif terma dengan kandungan lompang 10–15% mungkin berprestasi tidak lebih baik daripada sebatian standard dengan lompang sifar, kerana lompang menghasilkan rintangan haba tempatan yang melebihi peningkatan kekonduksian pukal.
Produk Berkaitan untuk Pengurusan Terma dalam Pasu Bahagian{0}}Tebal

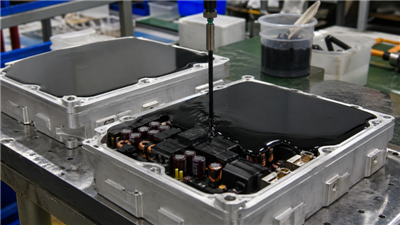

E533/H533 ialah sebatian pasu epoksi dua-komponen yang terisi penuh yang memberikan kekonduksian terma 1.5 W/m·K dan Tg 127 darjah . Ia memerlukan dua-pengawetan haba peringkat (80 darjah × 2 jam + 120 darjah × 4 jam) untuk membangunkan sifat penarafannya. Komponen asas (E533) mempunyai kelikatan 500,000–1,500,000 cps pada 25 darjah - pra-mekanikal pra-dispensing dan dipanaskan pada 50 darjah (di mana kelikatan campuran turun kepada 700–1,500 cps) dan tidak sah-pembangunan harta tanah yang konsisten.
Status pensijilan UL 94 V-0 di bawah Fail E120665 (disenaraikan sebagai E-53(Y)/H-53(Y)) hendaklah disahkan dengan Fong Yong Chemical sebelum spesifikasi, kerana status ujian susulan pada Disember 2025 memerlukan pengesahan. Jurutera yang memerlukan pensijilan UL aktif pada masa ini harus mengesahkan garis masa pengembalian semula sebelum memasukkan E533/H533 dalam produk akhir tersenarai UL.
👉 🔗 Halaman Produk E533/H533 - Data Teknikal, Kekonduksian Terma, Nota Aplikasi
Soalan Kejuruteraan Utama
Pada ketebalan pasu apakah spesifikasi kekonduksian terma mula penting?
Sebagai garis panduan kasar, rintangan haba lapisan pasu menjadi ketara berbanding rintangan haba lain dalam laluan apabila bahagian pasu melebihi lebih kurang 8–10 mm dan ketumpatan pelesapan kuasa melebihi 1 W/cm². Di bawah ambang ini, rintangan mutlak lapisan pasu lazimnya bukan istilah yang dominan, dan peningkatan kekonduksian terma daripada 0.5 hingga 1.5 W/m·K menghasilkan kurang daripada 5 darjah peningkatan dalam suhu simpang. Ini harus disahkan dengan menjalankan nombor dalam model terma penuh untuk geometri tertentu sebelum membuat keputusan perubahan bahan.
Bolehkah kekonduksian terma diukur pada spesimen pengeluaran untuk mengesahkan prestasi sebatian seperti yang ditentukan?
Ya, tetapi pengukuran harus dilakukan pada spesimen diawet yang dibuat pada saiz kumpulan pengeluaran dan keadaan penyahgas, bukan pada spesimen makmal yang disediakan dalam keadaan ideal. Kekonduksian terma dalam sistem terisi tinggi adalah sensitif kepada kandungan lompang dan pengedaran pengisi. Spesimen pengeluaran dengan kandungan lompang 5% dan serakan semula-pengisi yang tidak lengkap daripada pracampuran-yang tidak mencukupi mungkin berukuran 0.8–1.0 W/m·K berbanding 1.5 W/m·K. Pengukuran kekonduksian terma berkala pada spesimen perwakilan-pengeluaran ialah pendekatan pengesahan yang betul, bukan pergantungan pada nilai TDS sahaja.
Adakah Tg sebatian pasu menjejaskan kekonduksian terma semasa operasi?
Kekonduksian terma dalam sistem terisi tinggi kurang sensitif terhadap peralihan Tg berbanding sifat mekanikal. Kebimbangan utama di atas Tg ialah kestabilan dimensi dan rayapan - sebatian menjadi lembut, CTE meningkat kira-kira 2–3× dan beban yang berterusan menyebabkan rayapan pada antara muka komponen-pasu. Kekonduksian terma tidak turun secara mendadak pada Tg untuk sistem yang terisi berat kerana zarah pengisi (yang membawa sebahagian besar haba) kekal di tempatnya. Kebimbangan Tg dalam aplikasi terma dimuatkan adalah mekanikal, bukan kekonduksian terma-yang berkaitan.
